IP2312 4.2V 3A Lityum Pil Yüksek Akımlı Şarj Devresi
Tek Hücreli Li-ion Lipo Type-C USB Giriş 4.35V Batarya Akü 18650
Pillerinizi ihtiyaç duyduğu akım ile şarj etmeniz gerekmektedir. Yüksek akım ile pili şarj etmek, pil şarj döngü sayısını azaltır. Pil şarj akımını bilmiyorsanız; pil kapasitesinin 2/10 3/10 gibi seviyeleri normal şarj akımıdır.
IP2312 entegresi kullanılmış 3A Lityum/Lipo pil şarj devresi.Type C besleme giriş soketine sahiptir. Harici voltaj için usb soket yanında 2 adet pad bulunmaktadır. Şarj devam ve şarj tamamlandı gösterge ledleri ile şarjın durumu izlenebilir. Şarj akımı fabrikasyon 3A dir. Şarj akımı aşağıda verilen dirençler ile değiştirilerek daha düşük akımlara ayarlanabilir. Şarj voltajı 4.2V tur. İstenirse şarj voltajı 4.35V a çıkarılabilir.
3V altına inmiş piller yüksek akım ile şarj edilemez. Trickle akım ile yavaş şarj edilir. Pil voltajı 3V üzerine çıkarıldıktan sonra yüksek akımlı sabit akım şarja devam eder. Pil voltajını takip ederek pil şarj olduğunda şarjı tamamlar. Şarj voltajı 4.2Va çıktığında ve akım 300mA altında iken sabit voltaj moduna geçer. 4 er dakikalık aralıklarla pil voltajına ( 4,15V ) göre şarja devem eder yada şarjı durdurur. 4,1V altına düştüğünde tekrar pil şarj başlar.
Özellikler:
- Entegre: IP2312
- Otomatik sabit akım sabit voltaj şarj mod çalışma
- Giriş votlajı: DC 5V
- Çıkış voltajı: DC 4.2V ( DC 4.35V )
- Şarj akımı: 3A ( opsiyonel 2A / 1A )
- Frekans:750Khz
- Verim: %93
- Kırmızı şarj devam ledi,
- Mavi şarj tamamlandı ledi.
- Trickle şarj desteği ( 100mA / Pil uygun olduğunda set akımı ile devam eder.)
- Sabit akım mod desteği:
- Sabit voltajı mod desteği
- Pil koruması: HAYIR
- Yumuşak şarj başlatma desteği.
- Yüksek voltaj koruması
- Akıllı sıcaklık koruması
- Yüksek voltaj koruması
- Düşük voltaj koruması

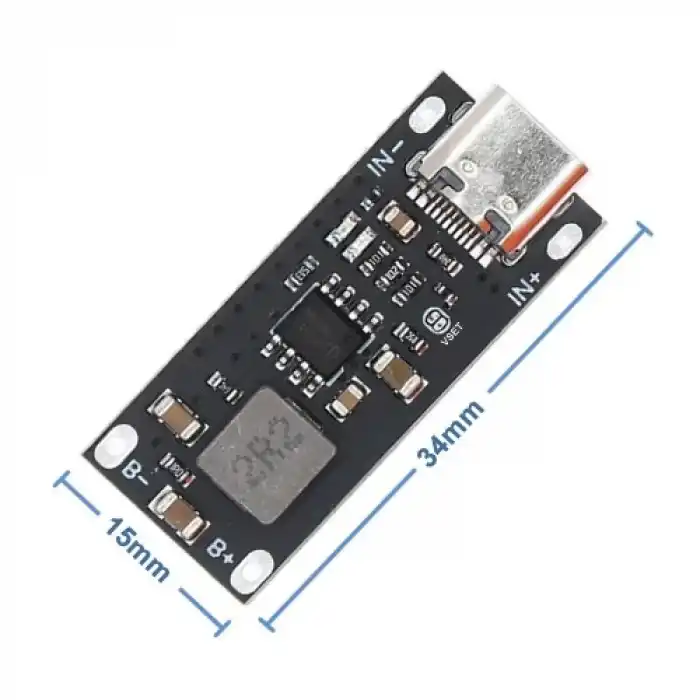

- Boyutlar: 34mm x 15mm
- Ağırlık: 3gr
Şarj Akım Ayarı:
- NC ( Direnç yok): 2.1A
- 135K: 1A
- 91K: 1.5A
- 45K: 3A ( Fabrikasyon 3A olarak gelmektedir. )
Voltaj Ayarı:
- 4.2V: VSET padleri açık devre ( Fabrikasyon 4.2V olarak gelmektedir. )
- 4.35V: VSET padleri kısa devre

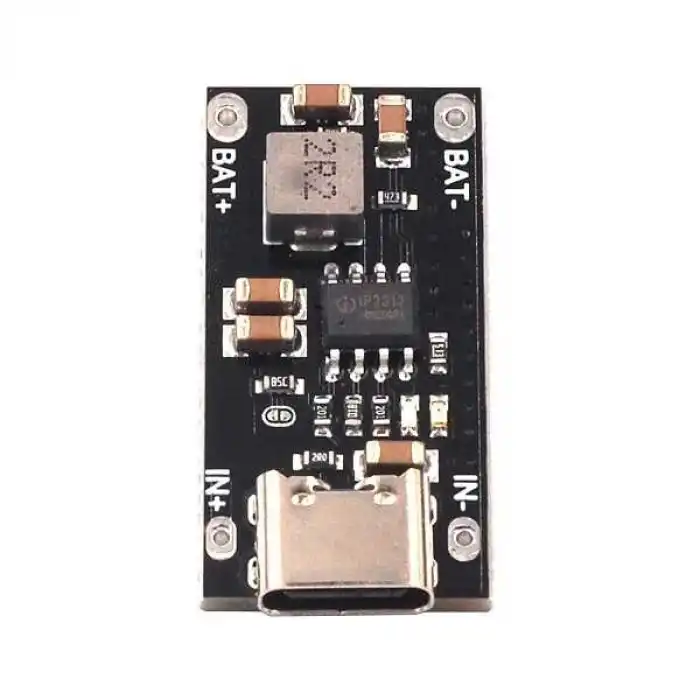

Bağlantı Pinleri:
- Usb Type-C: Besleme giriş soketi.
- IN+ Harici 5V besleme + padi
- IN- Harici 5V besleme - padi
- B+ Pil + bağlantı padi
- B- Pil – bağlantı padi
Paket İçeriği
- 1 Adet IP2312 3A Lityum Pil Şarj Devresi
