TP5100 çift fonksiyonlu bir lityum pil şarj devresidir.
Bu devre lityum pilleri şarj karakteristiğine uygun olarak şarj etmektedir. (Sabit akım, sabit voltaj CC-CV)
1S lityum pil şarj voltajı : 4,2V
2S (2 seri) lityum pil şarj voltajı: 8,4V
TP5100 ulltra küçük QFN16 kılıfında bir entegredir. Portatif cihazlarınızda ve deneylerinizde lityum pilleri şarj etmek için kullanabilirsiniz.
Bu arada TP 5100 entegresinde dahili olarak giriş akımı, düşük voltaj koruması, yüksek ısı koruması, kısa devre koruması, batarya ısı gözlem ve ters voltaj koruması mevcuttur.
Giriş voltajı +5 ila +18V aralığında olabilir.
2S pil şarj etmek için giriş voltajının 8,4V üzerinde seçilmesi gerekmektedir. Step up fonksiyonu yoktur.
TP5100 dahili power Pmosfete sahiptir.
Devrede schottky diode koruması vardır.
Özellikler :
- 2 Seri 8.4v ya da tek pil 4.2v lityum pil ( li-ion ya da li-po) ( LifePo4a uygun değildir )
- Geniş ölçekli çalışma voltajı max 18V
- Kırmızı ve Mavi LED durum göstergesi
- Switch frekansı 400Khz, kullanılabilir indüktans 20uH
Maximum Ratings:
- Operating environment Temperature range: -40 ℃ -85 ℃
- Storage temperature range: -65 ℃ - 125 ℃
Default satın alma değeri : 4,2V 2A .

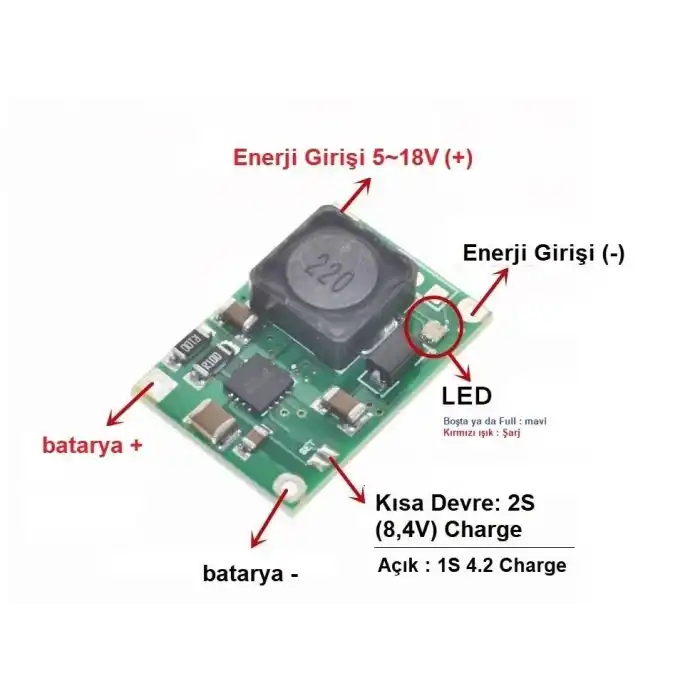

2S şarj edecekseniz SET yazan 2 padi lehimle kısa devre ediniz.
Boyut: 25 * 17 * 5mm ultra-küçük boyut
Neden Tercih Etmelisiniz?:
- Kompakt Tasarım: 25x17x5mm boyutları ile her türlü projede kolayca kullanılabilir.
- Yüksek Verimlilik: Enerji tasarrufu sağlar ve bataryaların ömrünü uzatır.
- Güvenlik: Aşırı şarj, aşırı deşarj ve kısa devre koruması ile güvenli şarj sağlar.
- Geniş Uygulama Alanı: Taşınabilir cihazlar, RC araçlar ve diğer elektronik projeler için idealdir.
