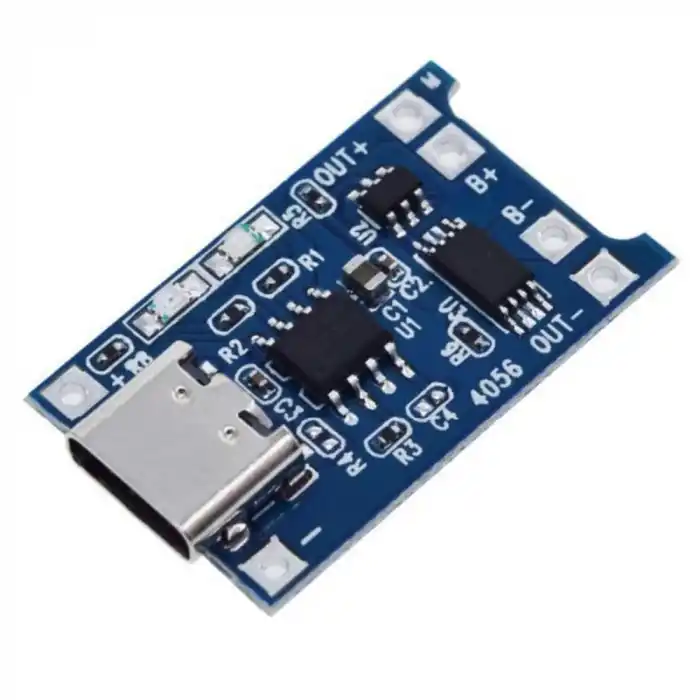

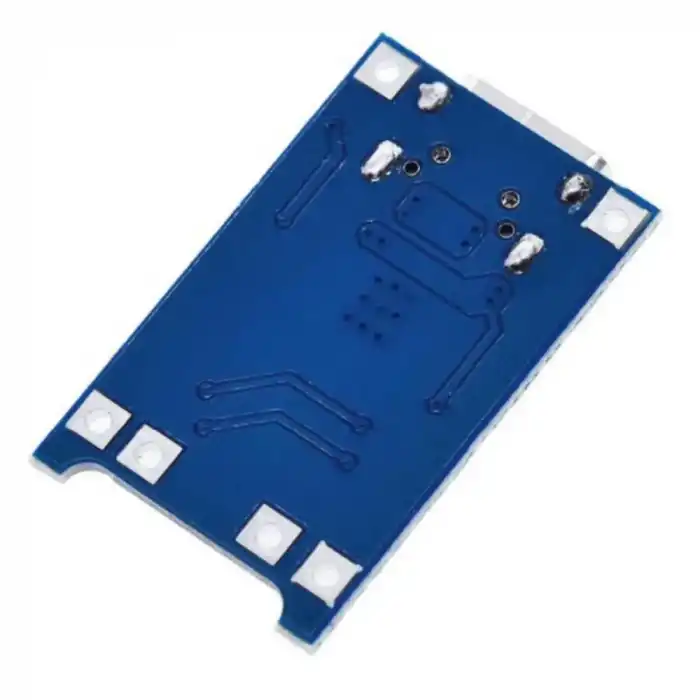

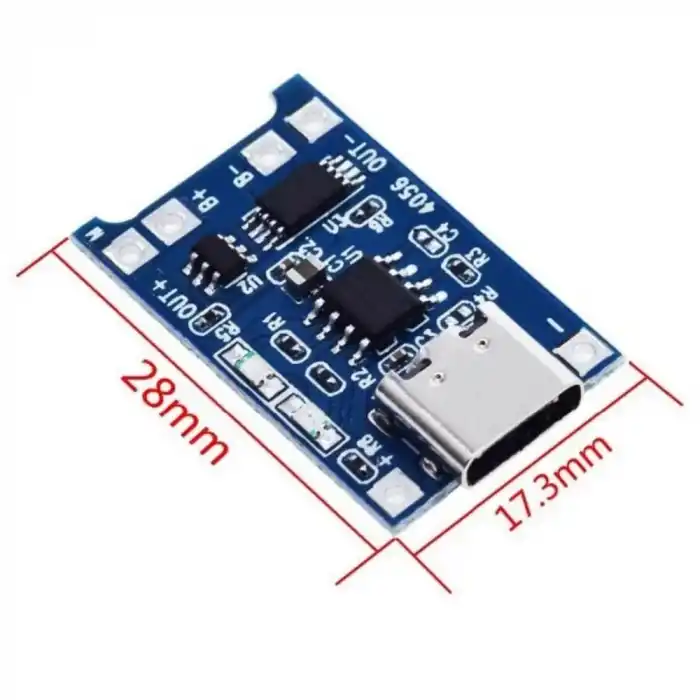

Bu modül, TP4056 lipo şarj çipi ile yapılmıştır. 1 hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir. TP4056 basit devre yapısı, iyi koruma özelliği ile hassas şarj yapabilmektedir. Bu modül tamamiyle otomatik şarj mekanizmasına sahiptir. Smd malzemelerden üretilmiştir.Modül self-regulasyon current yeteneğine sahiptir. 100mA ile 1000mA arasında şarj etme imkanı vardır. Şarj akımı 1A olarak set edilmiştir. İsterseniz direnç değişimi ile akım değerini değiştirebilirsiniz.Modül besleme voltajını, usb ya da kart üzerindeki besleme giriş padlerinden alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı pil kapasitesinin 0.37 si kadar olmalıdır. 1A lik bir pil 0,4A ile şarj edilmesi uygundur. Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verebilir.Besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir. Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir. Şarj sırasında kırmızı led gösterge çalışmaktadır. Şarj bittiğinde yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır.Şarj voltajı 5V üzerinde olmamalıdır. 5V üzerine çıkacak besleme voltajı ısıya sebep olur. Bu da şarj akımının azalmasına sebep olur. 60 derecelik entegre sıcaklığı normaldir.Pil modüle ters bağlanırsa çip bozulur. Buna dikkat edilmesi zaruridir.Özellikler:100% yepyeni ve yüksek kaliteŞarj modülü-doğrusal şarj.Akım-1A ayarlanabilir. (SMD direnç değişikliği gerektirir)Şarj hassasiyeti-1.5%.Giriş voltajı-4.5V-5.5V.Tam şarj voltajı-4.2V.Led göstergesiŞarj oluyor:KırmızıDolu :MaviPil bağlı değil ya da pil arızalı :Mavi sürekli, kırmızı flaşGiriş arayüzü-mikro USB.Çalışma sıcaklığı- -10 ° ila + 85 °.Ters polarite-hayır.Boyut-25x19x10mm'ye kadar küçük.Not:1. Ampermetre sadece modülün 5v giriş ucuna bağlanabilir. Çıkışından ölçmeyin. sabit akım modunda sizi yanıltır.2. Şarj akımının pil kapasitesinin % 37 olması daha iyidir. 1000mAH bataryaya şarj ederseniz, 400 mA akımı yeterlidir.3. Bağlantı teli çok kalın olmamalıdır.4. Bağlantı noktasının iyi olduğundan emin olun.5. Giriş voltajı çok yüksek ise, 5.2v gibi, akım 1000mA daha az olacak, normaldir. Bu koruma fonksiyonu, çip zarar görmemesi için şarj akımını otomatik olarak değiştirir.6. Geri dönüş polaritesi yok.7. BMS özelliği 1S 3A'dir.
