5V 9V 12V 15V 20V Sabit Voltaj Tetikleyici Usb Type-C Giriş PD2.0 PD3.0 QC2.0 QC3.0 AFC
Bu ürün bir QC hızlı şarj modülü DEĞİLDİR! Hızlı şarjı destekleyen ürünlerden ( adaptörler hızlı şarj modülleri vs..) sabit, 5,9,12,15,20V voltaj almanızı sağlayan bir tetikleyicidir.
PD/QC/AFC Hızlı şarj adaptörlerinden yüksek sabit voltaj alabilmeyi sağlar. Kart üzerindeki dipswitch yardımı ile çıkış voltaj ayarı yapılır. Modül adaptörü kandırarak yüksek voltaj çıkış vermesini sağlar. 20Va kadar yüksek voltajı bazı yüksek voltaj ile çalışan ürünleri kullanabilmenizi sağlar. Mesela bir laptop modem, kamera benzeri cihazlarınızı yaygın kullanılan adaptörler ile kullanabilmenizi sağlar.

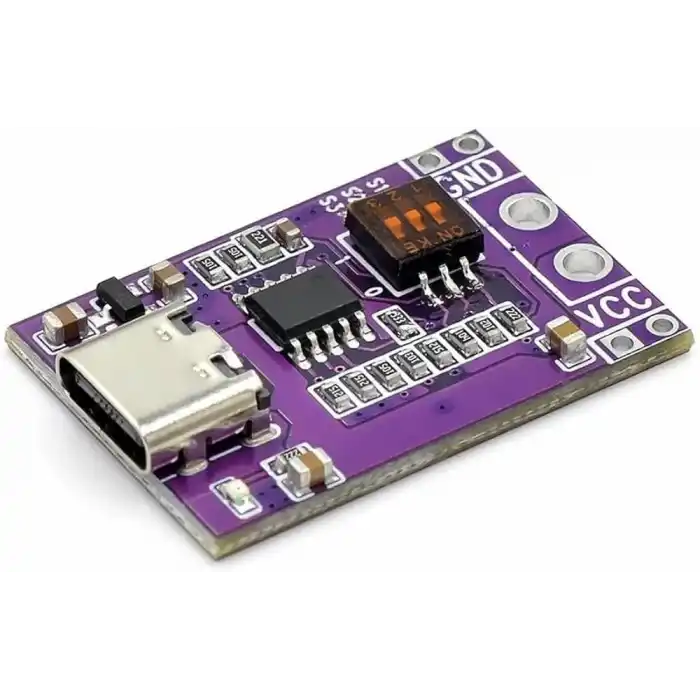

Usb type C soket girişlidir. Kaliteli usb kablo ile bir hızlı şarj adaptörüne bağlayabilirsiniz. Voltaj çıkış kart üzerindeki boş pinler üzerinden yapılmaktadır. Vcc ve Gnd çıkışı için 2 büyük pad ve kenarlarda 2 şer tane küçük pad bağlantı noktası bulunmaktadır. kart üzerinde 1 tane gösterge ledi vardır. Led parlaklığı ayarlanan voltaja göre değişir.
Kullanımı:
Ürün PD/QC/AFC destekli bir şarj adaptörüne type-c kablo ile bağlanır. Ürün yanında type-c kablo yollanmamaktadır. Ürün arkasındaki tabloya göre dipswitch ayarları yapılır. Yapılan ayara göre tabloda gösterilen voltaj ürün çıkışındaki VCC GND padlerinden dışarı aktarılır. Ürün hedef devreye bağlamadan önce voltmetre ile ölçüm yapınız. Lehimleme işlemi üründe fiziksel değişime yol açar. Bu aşamadan önce mutlaka ürünün istediğiniz gibi çalıştığından emin olun. İlk testi krokodil kablo vb test kabloları ile de yapabilirsiniz. Daha sonrasında kablo lehimleyerek ürün kullanımına devam edebilirsiniz.
Uyarılar:
- Ürün size ulaştığında VCC GND uçları üzerinden bir voltmetre ile verdiği voltaj tespit edildikten sonra hedef cihaza bağlanması gerekmektedir. Hatalı ayar ile kontrol etmeden hedef cihaza bağlarsanız ürününüz zarar görebilir.
- Satın almadan önce şarj cihazınızın tipini mutlaka bilmeniz gerekiyor. Belirtilen protokolleri desteklemeyen bir adaptör kullanırsanız modül çıkışında sadece 5V göreceksiniz.
- Modül dipswich ayarları 9V çıkış verecek şekilde yollanmaktadır.
- Dipswitch 1/0 durumu arkatarafta pcbde gösterilmiştir. ONKE yazısı 0 tarafını gösterir on tarafı demek değildir.
- Akım için yeterli bilgi bulunmamaktadır. Enerji adaptörden aktarıldığı için çıkış gücü kullanılan adaptöre bağlı olarak değişir. Ürün yolları 100W gücü kaldırabilecek yapıdadır. Daha üst güçlerde yalıtımlı olarak modülün soğutulması gerekebilir. Adaptörlerinizin üzerinde yazan güç değerlerini elde edebilirsiniz.
- Kaliteli usb kablo kullanmanız önemlidir. Kalitesiz kablolar ısınacaktır ve gereken güç değerlerini aktarmanıza engel olabilir. Bazı kablolarda type-c için gereken data hatlarıda olmayabiliyor. Bu da ürün kullanımını engelleyebilir.
- Bazı adaptörler belli voltaj seviyelerinde çıkış vermektedir. Bazı voltajları bu sebeple elde edemeyebilirsiniz. İphone ve xiaomi adaptörlerde12V çıkış olmadığından 12V çıkış ayarlasanız bile 12V elde edemeyeceksiniz.
Özellikler:
- Usb Type-C soket girişi
- PD/QC/AFC Hızlı Şarj Decoy Modül
- QC2.0 ve QC3.0 şarj cihazları ile çalışır. ( Şarj cihazınızın tipini mutlaka bilmeniz gerekiyor. )
- PD 2.0 3.0 desteği olan adaptörlerle çalışabilir.
- AFC desteği olan adaptörlerle çalışabilir.
- Çıkış Voltajı: DC 5V / 9V / 12V / 15V / 20V
- Güç: Kullandığınız adaptöre bağlıdır. ( 80 / 100w üzerinde uzun süre kullanılmamalıdır. )
- Kart üzerinde voltaj ayarı için 3 lü mini dipswitch

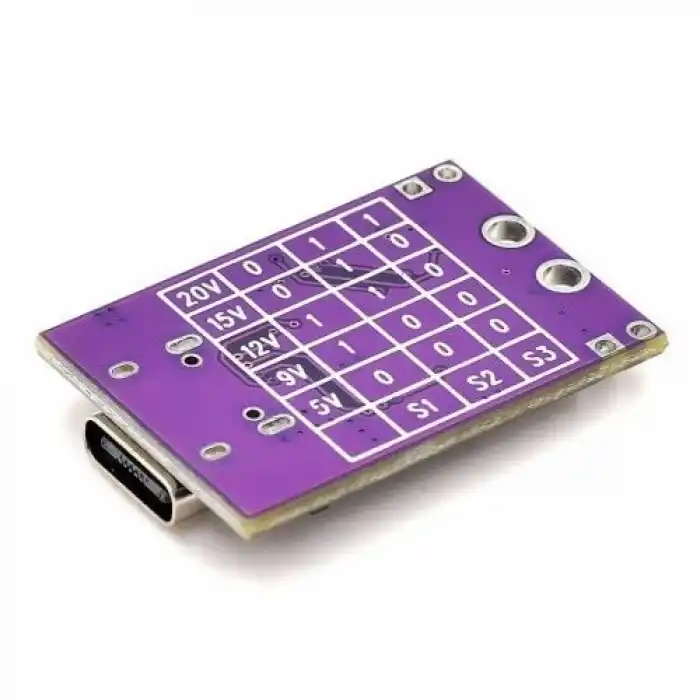

- Kart arkasında voltaj ayar tablosu
- Çıkış gösterge ledi. Led parlaklığı voltaja göre değişir.
- Basit kurulum, istikrarlı performans, geniş uygulama alanı
- Renk: Mor
- Çalışma sıcaklığı: -10C / 80C
- 2 Adet büyük besleme çıkış padi. Ayrıca 2 şer tanede küçük çıkış padi.

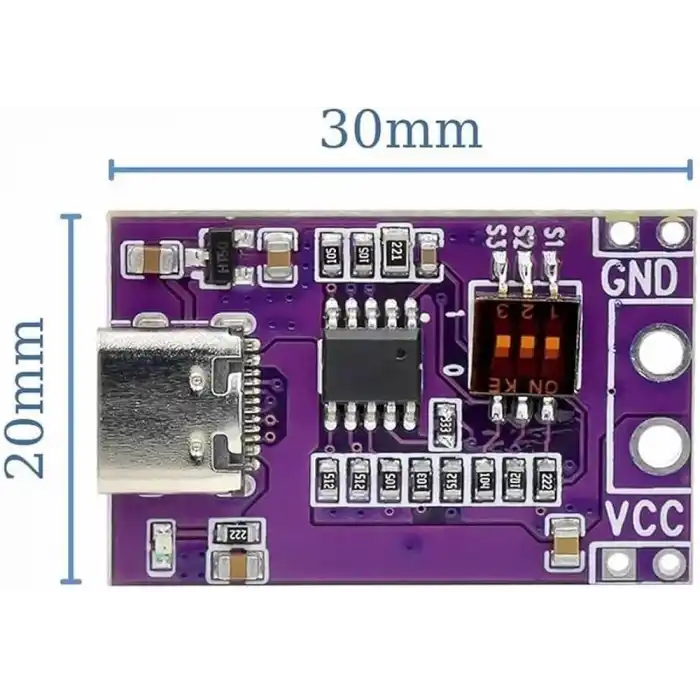

- Boyutlar: 20mm x 30mm
- Ağırlık: 3.5gr

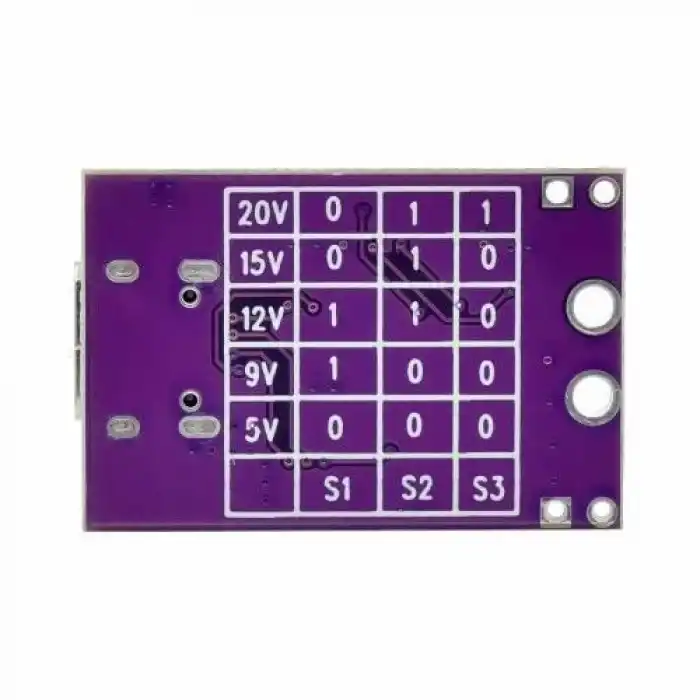

Dip Switch Ayarları:
| 5V | 0 | 0 | X |
| 9V | 1 | 0 | X |
| 12V | 1 | 1 | X |
| 15V | 0 | 1 | 0 |
| 20V | 0 | 1 | 1 |
Paket İçeriği
- 1 Adet PD/QC/AFC Hızlı Şarj Adaptör Voltaj Yükseltici
